投入式液位計

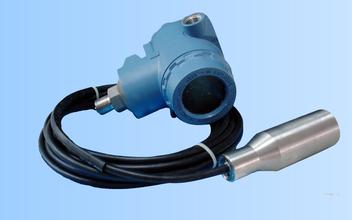

投入式液位計是基于所測液體靜壓與該液體高度成正比的原理，采用擴散硅或陶瓷敏感元件的壓阻效應，將靜壓轉成電信號。經過溫度補償和線性校正，轉換成4-20mADC標準電流信號輸出。SC-500系列投入式靜壓液位變送器的傳感器部分可直接投入到液體中，變送器部分可用法蘭或支架固定，安裝使用極為方便。
結構組成
編輯
這種兩線制投入式液位計由一個內置毛細軟管的特殊導氣電纜、一個抗壓接頭和一個探頭組成。投入式液位計的探頭構造是一個不銹鋼筒芯，底部帶有膜片，并由一個帶孔的塑料外殼罩住。液位測量實際上就是在測探頭上的液體靜壓與實際大氣壓之差，然后再由陶瓷傳感器（附著在不銹鋼薄膜上）和電子元件將該壓差轉換成4～20mA輸出信號。
應用
編輯
靜壓投入式液位變送器（投 入式液位計）適用于石油化工、冶金、電力、制藥、供排水、環保等系統和行業的各種介質的液位測量。精巧的結構，簡單的調校和靈活的安裝方式為用戶輕松地使 用提供了方便。4～20mA、 0～5v、 0～10mA等標準信號輸出方式由用戶根據需要任選。投入式液位計的不銹鋼傳感器帶有可伸長的聚亞安酯外殼材料的電纜線，該投入式液位計可選擇帶有重錨的傳感器，這種投入式液位計應用在有波動或急流的液體環境中。
特點
編輯

　　穩定性好，精度高
　　直接投入到被測介質中，安裝使用相當方便。
　　固態結構，無可動部件，高可靠性，使用壽命長從水、油到粘度較大的糊狀都可以進行高精度測量，不受被測介質起泡、沉積、電氣特性的影響
　　寬范圍的溫度補償。
　　具有電源反相極性保護及過載限流保護。
技術指標
編輯
測量范圍：0.3～100m（可以自定義選擇）
　　精 度：0.2、0.5、1.0級
　　工作溫度：-20～80℃
　　輸出信號：二線制4～20mADC
　　電源電壓：標準24VDC（12～36VDC）
　　不靈敏區：≤±1.0%FS
　　負載能力：0-600Ω
　　相對溫度：≤85%
　　防護等級：IP68
　　防爆標志：ExiaⅡCT4-6
