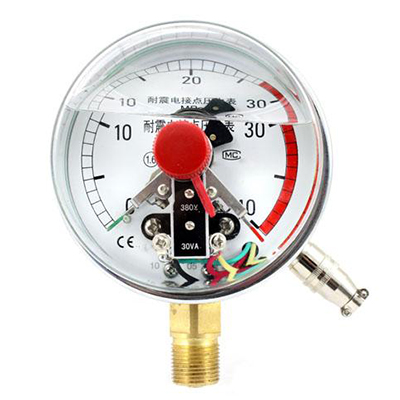

1、概述

　　該系列電接點壓力表適用于一般壓力表允許的工作條件。配以相應的電氣元器件，能對被測的輸出信號和系統自動控制。
　　YXC系列產品具有工作可靠，接點功率大的優點；
　　YXN系列產品適用于有機械振動和介質脈動的條件具有良好的抗振性能。
2、規格示意

3、額定負載參考值
  電   壓  V 電阻性負載電流A 電感性負載電流A
AC DC
380   0.08   0.045
  220 0-135  0.13   0.065
 110  0.27    0.25   0.13
 50   0.5   0.4 0.2
＜40 ≤1
4、技術參數
產 品 型 號 YXC-100      YXN-100 YXC-150    YXN-150
公 稱 直 徑 Ф100 Ф150
接 頭 螺 紋 M20x1.5
精 確 度 等 級   1.0         1.5
測 量 范 圍 -0.1～0.15    -0.1～0.3    -0.1～0.5    - 0.1～0.9    -0.1～1.5 -0.1～2.4    0～0.16    0～0.25    0～0.4   0～0.6 0～1        0～1.6       0～2.5      0～4      0～6   0～10     0～16         0～25      0～40        0～460
使用環境條件 溫度-40-70℃    相對濕度≤85％
耐 振 等 級   YXC系列V.H.3       YXN系列V.H.4
電接點裝置的技術參數 最高工作電壓：DC220V   AC380V
觸點最大功率：30VA(阻性負載)
控制方式：可調節上、下限緩行磁助接點開關
